Comment installer une barrière aluminium pour piscine ?

Vous avez choisi la barrière piscine en aluminium pour sécuriser l’accès à votre bassin ? Très bon choix : le modèle aluminium de barrière de piscine allie esthétisme, robustesse et conformité à la norme NF P90-306. Ce guide vous accompagnera pas à pas dans l’installation de votre barrière en aluminium.

Le matériel nécessaire au montage de la barrière aluminium

Avant de commencer l’installation, assurez-vous d’avoir à disposition :

• Perceuse.
• Foret à béton (diamètre 10 mm) – adapté au sol percé pour la fixation des platines et du portillon au sol.
• Clé à pipe ou douille de 17 mm pour l’utilisation de vis M10.
• Embout ou clés à six pans numéro 4 et 5 pour les différentes vis pressions et pour le réglage de la paumelle ressort sur le portillon.
• Niveau à bulle.
• Tournevis plat.
• Crayon, mètre, cordeau.
• Gants anti-coupure.
• Chevilles à expansion ou chimiques (selon les supports de pose).
• Mortier de scellement (si besoin).

La préparation

• Installez la barrière à au moins 1 mètre du plan d’eau et pas trop loin non plus pour éviter de perdre l’efficacité de la barrière.
• Choisissez un sol stable et plat (dalle béton, terrasse, margelle).
• Aucun point d’appui fixe (muret, etc.) ou mobile (tricycle, etc.) ne doit être présent dans un rayon de 1,10 mètre du côté extérieur de la barrière.
•  Lorsque la barrière est combinée avec un ou plusieurs murs, ces murs ne doivent pas permettre un accès à la piscine par leur hauteur (minimum 1,10 mètre de hauteur entre points d’appui) ou leurs propres ouvertures (portes et fenêtres fermées par un dispositif à l’épreuve des enfants).

Les étapes d’installation

Il est recommandé d’être 2 personnes pour procéder à l’installation de la barrière.

IMPORTANT :

Pour le montage de tous les panneaux, suivez les étapes suivantes jusqu’à « finition » et répétez les opérations décrites. Dans tous les cas, procéder à un montage à blanc (sans fixer les éléments au sol) pour positionner les chevilles à l’aide des platines en aluminium.

Installation du portillon (toujours commencer par cette étape)

Fixation au sol

• Le portillon est livré prémonté.
• Le sol doit être plat et une partie dure doit être présente aux 2 extrémités.
• La dalle (ou autre) doit présenter une certaine épaisseur. Cette épaisseur minimum sera en fonction du type d'ancrage prévu (chevilles à frapper d'une épaisseur de 8cm).
• La distance entre le bord de la dalle et le point d'ancrage du raidisseur ne devra être inférieure à une certaine limite soit 6cm.

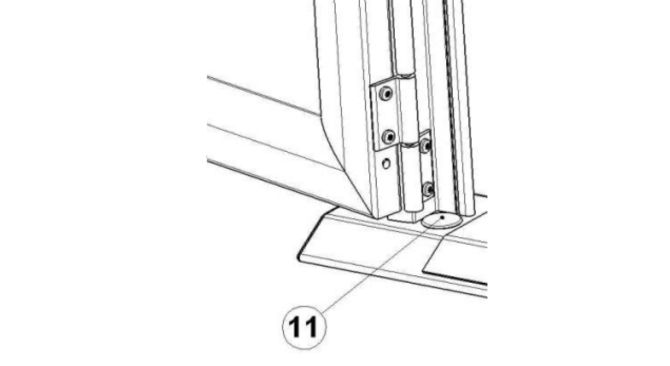

• Dégagez les bouchons de fixation situés à la base des poteaux. (11)

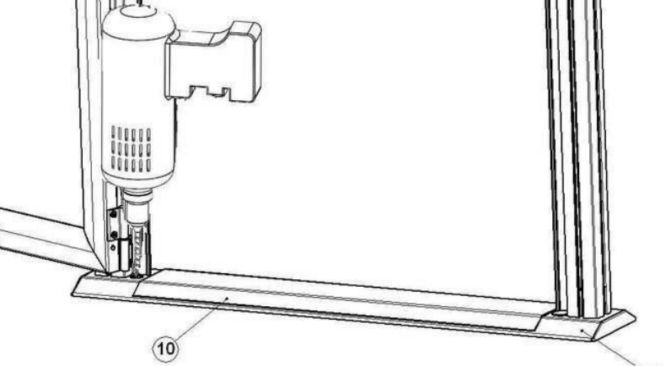

• Positionnez le portillon et marquez les points de perçage. (10)

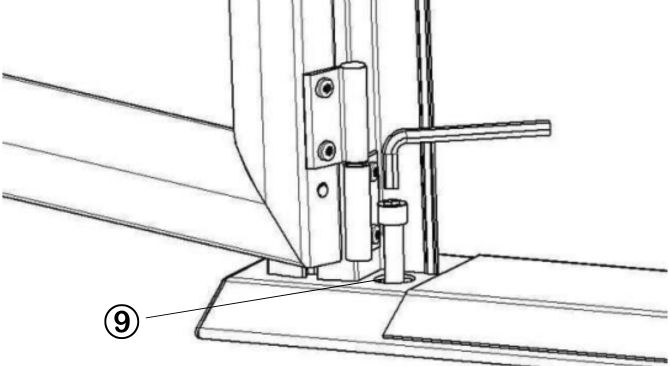

• Percez et insérez les chevilles, puis vissez les latines de fixation. (09)

• Vérifiez l'équerrage avec un niveau à bulle.

Réglages du portillon

• Les portillons sont montés et réglés en usine, donc aucune manœuvre de réglage n’est nécessaire. Il faudra tout de même veiller à ne pas le positionner sur un sol trop irrégulier.
• Si le sol n’est pas stable, la mise en place de cales de réglage sous le seuil permet de corriger les alignements des poteaux.
• De même, l’inclinaison dans l’autre axe peut être réglée.
• Après l’avoir fixé et réglé, remettez les deux bouchons.

Réglages de la paumelle ressort

• Elle permet une fermeture automatique de la porte. Sa force de fermeture est réglable avec une clé alen.
• Pour régler la force de fermeture du gond à ressort, il faut retirer la clavette de sécurité (située sur la partie basse) et tendre le ressort avec une clé à six pans de 5 (pas plus de ¾ de tour par rapport à sa position initiale).
• La paumelle ressort est située sous la paumelle haute du portillon.
• Réglez la force avec une clé à six pans de 5.
• Effectuez les réglages portillon fermé.
• Le système de verrouillage exige 2 actions simultanées (tirer le loquet + tourner la poignée).

Pose des panneaux et des poteaux

• Retirez les embouts supérieurs noirs pour réaliser cette opération.
• Les panneaux se logent dans les mêmes rainures que celles que l’on trouve sur les poteaux.
• Vérifiez s’il y a bien un écrou carré fixé en bas dans la rainure.
• Le cas échéant, prenez un écrou de la rainure inutile et le fixez à nouveau dans la rainure adéquate, puis glissez le panneau jusqu’à venir en butée sur l’écrou en bas.
• Glissez une cale en plastique noir.
• Utilisez une clé à six pans de 4 pour le serrage (vis pression et d’un écrou carré).
• Verrouillez le panneau à l’aide d’une cale, d’une vis de pression et d’un écrou carré.
• Après avoir serré la vis de pression, repositionnez les embouts.

Préparation du sol pour la fixation des poteaux

• Les platines de fixation doivent être ancrées au sol par l’intermédiaire d’un support fixe dur (dalle, terrasse, margelle, plot en béton,...) au moyen de chevilles à expansion ou chimiques. Exemple : Goujon, Boulon, Douille.
• La tenue à l’arrachement requise pour la fixation au sol est de 310 kg si vous utilisez des modules de 1 m, 465 kg pour des modules de 1,5 m et de 620 kg pour des modules de 2 m.

Fixation de la première platine :

Préparation de la platine

• Positionnez 2 vis de pression sous la platine du poteau.
• Ces vis serviront pour régler l’inclinaison du poteau.
• Utilisez une clé à six pans de 4 pour réaliser cette opération.
• Vissez à fond de manière à positionner la vis au niveau de la face tournée vers le sol.

Centrage et réalisation des perçages

• Utilisez la platine de fixation au sol pour tracer les positions de perçage ou pré-percer les 2 trous.
• Retirez la platine pour finir le perçage.
• Après avoir réalisé ces étapes, positionnez les chevilles.

Fixation de la platine

• Repositionnez la platine.
• Montez et serrez les 2 vis de fixation au sol à l’aide d’une clé à pipe de 17 (pour l’utilisation de vis M10).

Montage du premier poteau

• Faîtes glisser le poteau à l’intérieur du tube rond.
• Prenez soin de positionner les 2 ou 4 perçages vers le bas.
• Venir en appui sur la platine.
• Faites glisser l’écrou carré dans la rainure du poteau.
• Vissez la vis de pression (face au trou prévu pour l’accueillir) à l’aide d’une clé à 6 pans de 4 jusqu’à toucher le tube intérieur.
• Positionnez et serrez également l’écrou carré et la vis de l’autre côté du poteau.

Montage du deuxième poteau

• Reportez-vous au chapitre précédent pour monter le poteau sur sa platine sans la fixer au sol.
• Positionnez également les 2 écrous carrés munis de leur vis de pression au bas du poteau.

Montage du premier panneau

• Posez les 4 embouts de main courant sur le panneau (livré en sachet de 4).
• Glissez le panneau pré monté entre les 2 poteaux.
• Il doit reposer sur les écrous carrés pré positionnés.

Fixation de la deuxième platine

• Le montage du panneau va permettre de positionner l’entraxe des 2 poteaux pour percer le logement des chevilles de la deuxième platine.
• Positionnez la deuxième platine à l’endroit souhaité et tracez ou pré-percez le logement des chevilles.
• Si nécessaire, pour terminer le perçage, déplacez la platine.
• Après avoir réalisé les 2 perçages, positionnez les chevilles.
• Repositionnez la platine, engagez et serrez les vis de fixation à l’aide d’une clé à pipe de 17.

Verrouillage du panneau

• Engagez la cale noire dans la rainure du poteau jusqu’à ce qu’elle vienne en butée sur le panneau.
• Engagez également l’écrou carré.
• Vissez la vis de pression à l’aide d’une clé 6 pans de 4.
• Serrez la vis en ne laissant aucun jeu.

Finitions

• A l’aide de la clé à 6 pans de 4, il est possible de régler l’inclinaison du poteau en jouant sur les 2 vis de réglage.
• Mettez en place les caches d’écrous.
• Enfoncez les embouts en plastique sur les poteaux.

Cas spécifiques

Pose contre un mur

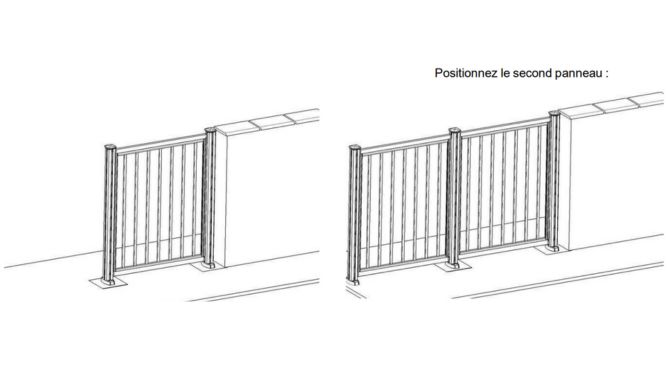

• Positionnez les premiers poteaux et son panneau sans les fixer au sol.

• Il s’agit d’une pose à blanc nécessaire au relevé de cotes pour le choix et la taille de l’entretoise du kit d’accroche murale.

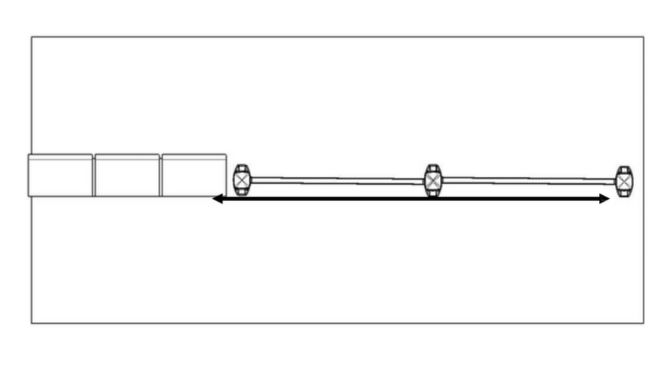

• Continuez cette pose à blanc de façon à mettre en place l’ensemble des panneaux et portillon de la travée, nécessaire au positionnement du dernier poteau.
• Alignez le plus minutieusement possible l’ensemble des panneaux pour assurer une prise de cotes précise.

Prise de côte

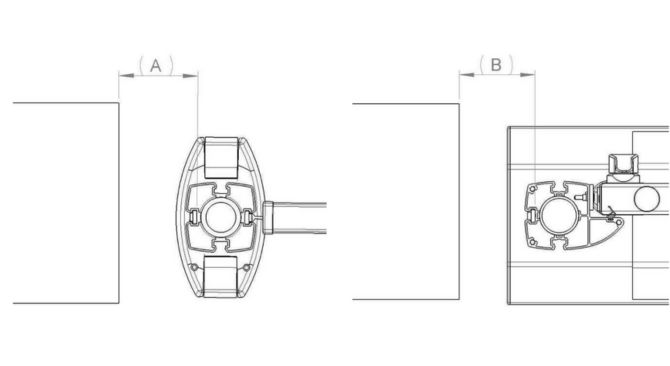

• Une fois la clôture positionnée, relevez la cote entre la maçonnerie et le fond de la rainure du poteau (A) ou du portillon (B).

• 2 entretoises sont fournies en standard : 30 et 60mm de large. Elles permettent la fixation des éléments pour les cotes A et B suivantes :
• Entretoise de 30 mm : A ou B mini = 47 mm (par défaut) / A ou B maxi = 60 mm
• Entretoise de 60 mm : A ou B mini = 77 mm (par défaut) / A ou B maxi = 90 mm

Fixation des attaches côté poteau

• Retirez l’embout de poteau (ou de portillon) si nécessaire.
• Avant de glisser l’attache murale, positionnez les 3 vis de pression M6 et les 3 vis de pression M5 sur l’attache côté poteau, sans faire dépasser l’embout des vis par rapport au profil.
• Faites de même sur l’attache côté mur pour les 3 vis de pression M5.
• Glissez l’attache côté poteau par en haut, jusqu’à ce qu’elle soit en appui sur la partie basse.
• Serrez les 3 vis de pression M6 sur le fond de la rainure du poteau.

Fixation des attaches côté mur

• Décalez le panneau du mur pour permettre la fixation de l’attache murale sans gênes.
• Positionnez dans l’alignement la fixation murale de manière à tracer les perçages nécessaires à sa fixation.
• Fixez l’attache murale en utilisant des chevilles et vis de fixation adéquates. Pour cela, consultez un spécialiste pour la fixation sur élément maçonné. Le diamètre des vis à utiliser est de 6 mm, avec une tête fraisée.

Pose et fixation de la clôture

• Repositionnez le panneau de manière à aligner les 2 attaches.
• Perçage du premier poteau : Réalisez le perçage du logement des chevilles de la platine à proximité de la maçonnerie.
• Repositionnez la platine, engagez et serrez les vis de fixation à l’aide d’une clé à pipe.
• Glissez l’entretoise par la partie haute. Si la maçonnerie est gênante, il est possible de terminer par la fixation de l’attache côté poteau qui dispose d’un encombrement plus réduit.
• Serrage des vis pression : A l’aide d’une clé alen, serrez toutes les vis pression M5.

Entretien et sécurité

• Nettoyez avec de l'eau savonneuse ou des produits spécifiques.
• Contrôlez régulièrement le bon fonctionnement du portillon.
• Changez immédiatement toute pièce défectueuse.
• Affichez les numéros d'urgence près du bassin.

Rappel : Une barrière ne remplace pas la vigilance active d'un adulte
